부싱이 있는 산업용 경첩과 부싱이 없는 산업용 경첩: 마모, 장착 적합성 및 유지보수성

산업용 경첩에 부싱을 추가하는 것은 업그레이드라고 설명하기 쉽습니다. 이는 별도의 베어링 표면을 제공하여 마모가 경첩 본체에서 멀리 발생하도록 하고, 교체 가능한 부품을 만들 수도 있습니다. 하지만 동시에 또 다른 결합 조건과 고정 부품이 추가되며, 설치 후에도 올바르게 유지되어야 하는 조립 조건이 하나 더 생깁니다.

바로 그 때문에 다음 두 가지 간의 유용한 비교는 부싱이 있는 산업용 경첩 대 부싱이 없는 산업용 경첩 “어느 쪽이 더 나은가?”라는 문제가 아닙니다. 실질적인 문제는 마모 표면을 제어하는 것이 추가적인 인터페이스를 도입할 만큼 충분히 가치가 있는지에 대한 것입니다.

일부 접근용 도어의 경우, 튼튼한 배럴 내부에서 직접 회전하는 큰 핀을 사용하는 것이 더 간단하고 경제적인 설계입니다. 다른 장비의 경우, 내마모성이 뛰어난 부싱으로 마모의 대부분을 대신 감당할 수 있음에도 불구하고, 고가의 용접식 경첩 본체를 마모 부위로 사용하는 것은 별다른 의미가 없습니다.

부싱을 추가하면 실제로 무엇이 달라질까요?

먼저 슬라이딩 인터페이스부터 시작해 봅시다.

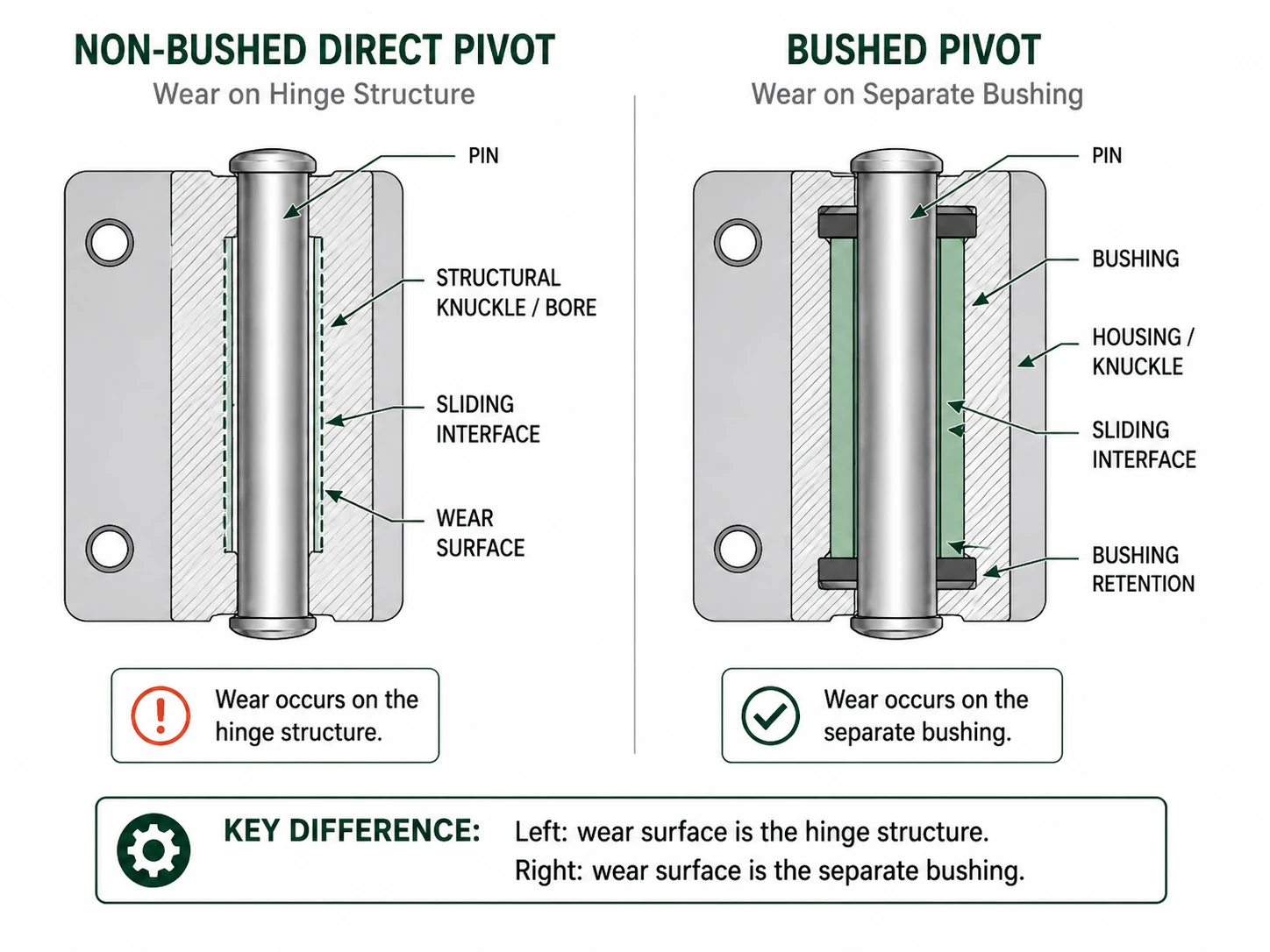

부싱이 없는 피벗의 경우, 핀은 구조용 구멍, 배럴 또는 너클에 직접 접촉합니다. 핀을 고정하고 지지하는 동일한 부품이 베어링 표면 역할도 겸합니다. 따라서 마모는 경첩 구조 자체, 핀, 또는 둘 모두에서 직접 발생합니다.

부싱이 장착된 피벗은 이 두 부품 사이에 또 다른 부품을 삽입합니다. 핀은 부싱의 내경에 밀착되어 움직이며, 부싱의 외경은 주변의 힌지 하우징이나 너클에 의해 고정됩니다.

이것은 마모를 없애는 것이 아닙니다. 단지 변화를 일으킬 뿐입니다. 디자이너가 마모가 발생할 것으로 예상하는 부분.

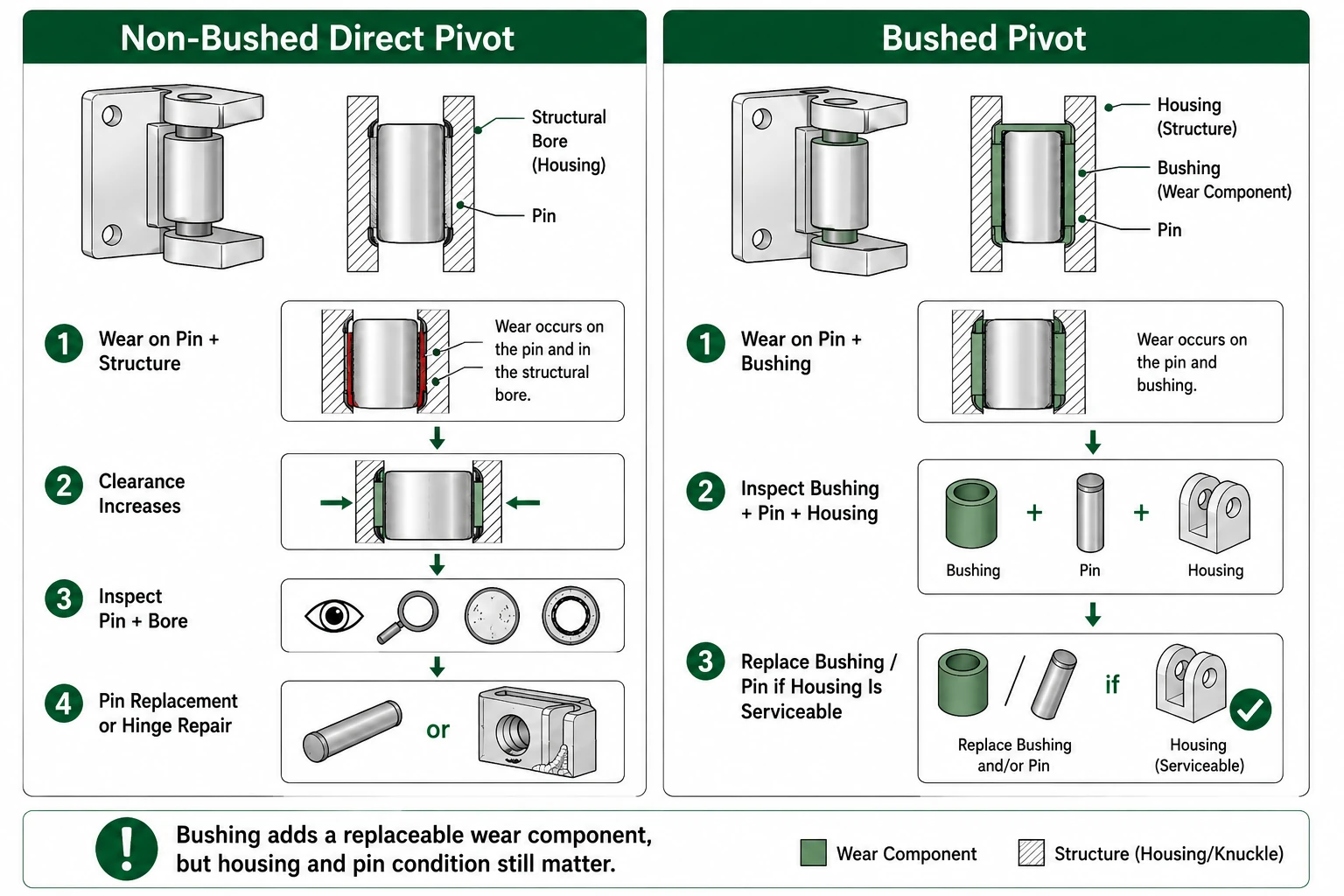

마모가 시작된 후에야 이 차이가 가장 중요해집니다. 새로운 다이렉트 피벗과 새로운 부싱 피벗은 모두 작업대 위에서는 부드럽게 느껴질 수 있습니다. 그러나 이 둘의 실제 차이는 관절에 유격이 생기고, 실제로 무엇을 복원할 수 있을지 결정해야 할 때 비로소 중요해질 수 있습니다.

직접 피벗이 더 나은 설계인 경우

별도의 부싱을 사용하면 실제 문제를 해결할 수 있을 것입니다. 만약 그렇지 않다면, 더 단순한 피벗 방식이 공학적으로 더 나은 선택일 수 있습니다.

점검 시 가끔 열리는 제작 장비의 문을 생각해 보자. 이 경첩은 튼튼한 핀과 충분한 베어링 길이, 적절한 정렬 상태를 갖추고 있으며, 기계를 분해하지 않고도 경첩 전체를 교체할 수 있는 위치에 장착되어 있다. 이러한 상황에서 부싱을 추가하면, 실질적인 유지보수 위험을 줄이지 않으면서도 제조 공정의 제어력을 높일 수 있다.

베어링 길이가 중요한 이유는, 동일한 피벗 반응이 짧은 접촉 영역에 집중될 수도 있고 더 긴 접촉 영역에 분산될 수도 있기 때문입니다. 공차의 명목상 핀 직경이 크다고 해서, 실제로 하중을 지탱하는 보어 부분이 극히 일부에 불과하다면, 직접 피벗 방식이 반드시 내구성이 뛰어난 것은 아닙니다.

직접 피벗의 경우, 사용 가능한 베어링 길이와 함께 축 정렬 및 하우징 강성을 고려해야 합니다. 의도된 베어링 영역 전반에 걸쳐 접촉이 적절하게 분산되어 있다면, 핀과 보어 간의 직접적인 마모는 허용될 수 있습니다. 그러나 제작 오차나 처짐으로 인해 핀이 한쪽 좁은 가장자리에 밀려들게 되면, 핀 자체의 치수가 넉넉해 보일지라도 국부적인 압력과 마모가 증가할 수 있습니다.

직접 설계 방식은 인터페이스 수도 적습니다. 고정해야 할 부싱의 외경이 없으며, 하우징에 압입할 때 장착 내경이 변할 수 있는 얇은 슬리브도 없습니다. 부품 수가 적다는 점은 제작 공차가 비교적 헐거운 경우나, 접합부를 검사하고 제조하기가 간편해야 하는 경우에 유용할 수 있습니다.

금속 간 직접 접촉이 반드시 마찰이 나쁘거나 수명이 짧다는 것을 의미하는 것은 아닙니다. 결과는 여전히 핀 재질, 맞물리는 표면, 지지 면적, 정렬 상태, 오염 및 윤활 상태에 따라 달라집니다. 중요한 제한 사항은, 상당한 마모가 구조적 내공까지 도달한 경우 핀만 교체해서는 원래의 형상을 복원할 수 없을 수도 있다는 점입니다.

부싱이 그 가격만큼의 가치를 입증할 때

구조용 힌지의 마모로 인한 비용이 추가적인 베어링 부품을 관리하는 비용보다 높을 때, 부싱을 사용하는 것이 더 타당해집니다.

이러한 현상은 힌지 본체가 장비 프레임에 용접되어 있어 접근이 어렵거나, 교체 후 재정렬에 많은 비용이 드는 경우에 자주 발생합니다. 설계상 부싱이 의도된 미끄럼 접촉을 담당하도록 되어 있다면, 마모는 주변 힌지 구조물보다 교체 비용이 저렴한 부품에 집중될 수 있습니다.

반복적인 작동 조건 역시 케이스를 강화하는 데 도움이 될 수 있습니다. 그 이유는 모든 부싱의 마모가 자동으로 줄어든다는 것이 아닙니다. 그 장점은 설계자가 베어링 접합부를 구조용 힌지 재질과 별도로 선택할 수 있다는 점에 있습니다.

운영 업무는 단순히 재고 실사 그 이상입니다. 교대 근무 시간 동안 제한된 각도 내에서 수백 번 움직이는 작은 접근 도어는, 매달 몇 번만 큰 각도로 회전하는 서비스 커버와는 다른 베어링 상태를 초래합니다. 정지 상태에서 시작되는 동작, 정지 시간, 베어링 압력, 오염 및 예상 장비 수명은 모두 슬라이딩 접점에서 중요한 요소를 변화시킬 수 있습니다.

따라서 “고회전”은 베어링 접합부를 더 면밀히 검토해야 할 이유일 뿐, 반드시 부싱을 추가해야 한다는 의미는 아닙니다. 부싱이 장착된 피벗도 실제 운동 조건, 하중, 환경 및 유지보수 전략에 부합해야 합니다.

강철 힌지 본체는 강도와 용접성을 고려하여 선택할 수 있는 반면, 슬라이딩 접합부에는 다른 마찰 특성, 윤활 특성 또는 오염 저항성이 필요할 수 있습니다. 하나의 재료가 상충되는 요구 사항을 모두 충족해야 하는 경우, 이러한 기능을 분리하는 것이 유용할 수 있습니다.

정확한 부싱 재질은 설계 구조가 확정된 후에야 선정해야 합니다. 폴리머, 복합재 및 금속 부싱은 온도, 윤활 또는 하중 한계 측면에서 상호 호환성이 없습니다. 이러한 결정은 산업용 힌지 부싱 재질 및 윤활 가이드.

상호 양립: 조절된 마모가 또 다른 핏을 만들어낸다

부싱을 추가하면 마모가 제어되는 표면이 형성되지만, 이제 힌지에는 핀과 부싱 사이의 ‘구동 간극’과 부싱과 하우징 사이의 ‘고정 간극’이라는, 적어도 두 가지 중요한 접합부가 생깁니다.

핀과 부싱의 맞물림이 너무 꽉 조이면 개방 저항이 증가할 수 있습니다. 부싱이 제대로 고정되지 않으면 하우징 내에서 이동하거나 회전하여, 원래 움직여서는 안 되는 접합부에 마모가 전이될 수 있습니다.

부싱이 하우징 내에서 회전하기 시작하면, 부싱만 교체한다고 해서 피벗 기능을 복원할 수 없을 수도 있습니다. 하우징 내경이 마모 경로의 일부가 되었기 때문에, 그 직경과 형상, 그리고 교체 부품을 고정할 수 있는 능력도 함께 점검해야 합니다.

조립 과정 역시 최종 작동 상태에 영향을 미칠 수 있습니다. 개별 부품으로 볼 때 문제가 없어 보이는 얇은 부싱도, 장착 후에는 내경이 달라질 수 있습니다. 하우징의 강성, 간섭 맞춤, 국부적 변형 등은 모두 완성된 핀과 부싱 간의 접촉 상태에 영향을 미칠 수 있습니다.

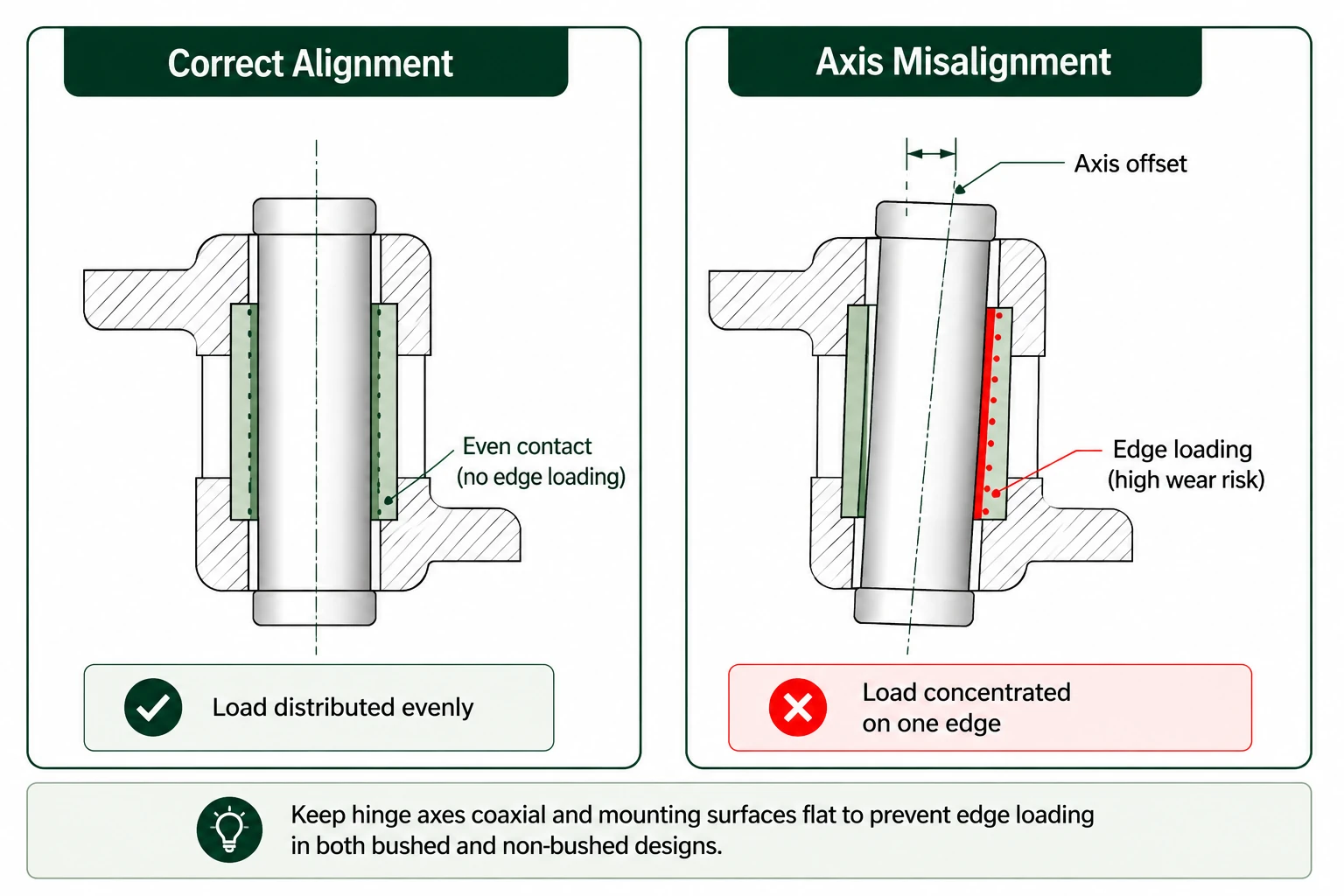

다중 힌지 정렬에는 또 다른 제약 조건이 있습니다. 부싱은 동축이 아닌 두 힌지 축을 보정할 수 없습니다. 한 핀의 중심선이 어긋나면, 베어링의 전체 길이에 걸쳐 고르게 분포되어야 할 접촉력이 베어링의 한쪽 끝 부분에 집중될 수 있습니다.

또한, 방사형 베어링의 하중과 축방향 고정 기능을 분리해야 합니다. 원통형 부싱을 사용하면 힌지 축을 따라 발생하는 엔드 플레이를 제어하지 않으면서도 핀 주변의 미끄럼 접촉면을 제어할 수 있습니다. 문이 상당한 축방향 추력을 발생시키거나, 문의 수직 위치를 제어해야 하는 경우에는 플랜지, 와셔, 숄더 또는 기타 추력 지지면을 별도로 정의해야 합니다.

이것이 부싱이 장착된 경첩에서 발생하는 주요 공학적 절충점입니다: 마모 표면을 더 잘 제어하는 대신, 장착 및 조립 과정을 더 잘 제어할 수 있다.

설치 시 간격 문제가 발생하면, 이러한 구조적 결정을 공차 계산으로 확대 해석하기보다는 실제 핀, 부싱 및 가공된 보어의 상태를 확인하십시오. 해당 힌지 핀 간극 가이드 해당 사양을 상세히 다루고 있습니다.

‘교체 가능’이 ‘수리 가능’을 의미하는 것은 아닙니다

도면상으로는 별도의 부싱이 표시되어 있어도, 완성된 기계에서는 정비가 까다로운 경첩이 만들어질 수 있습니다.

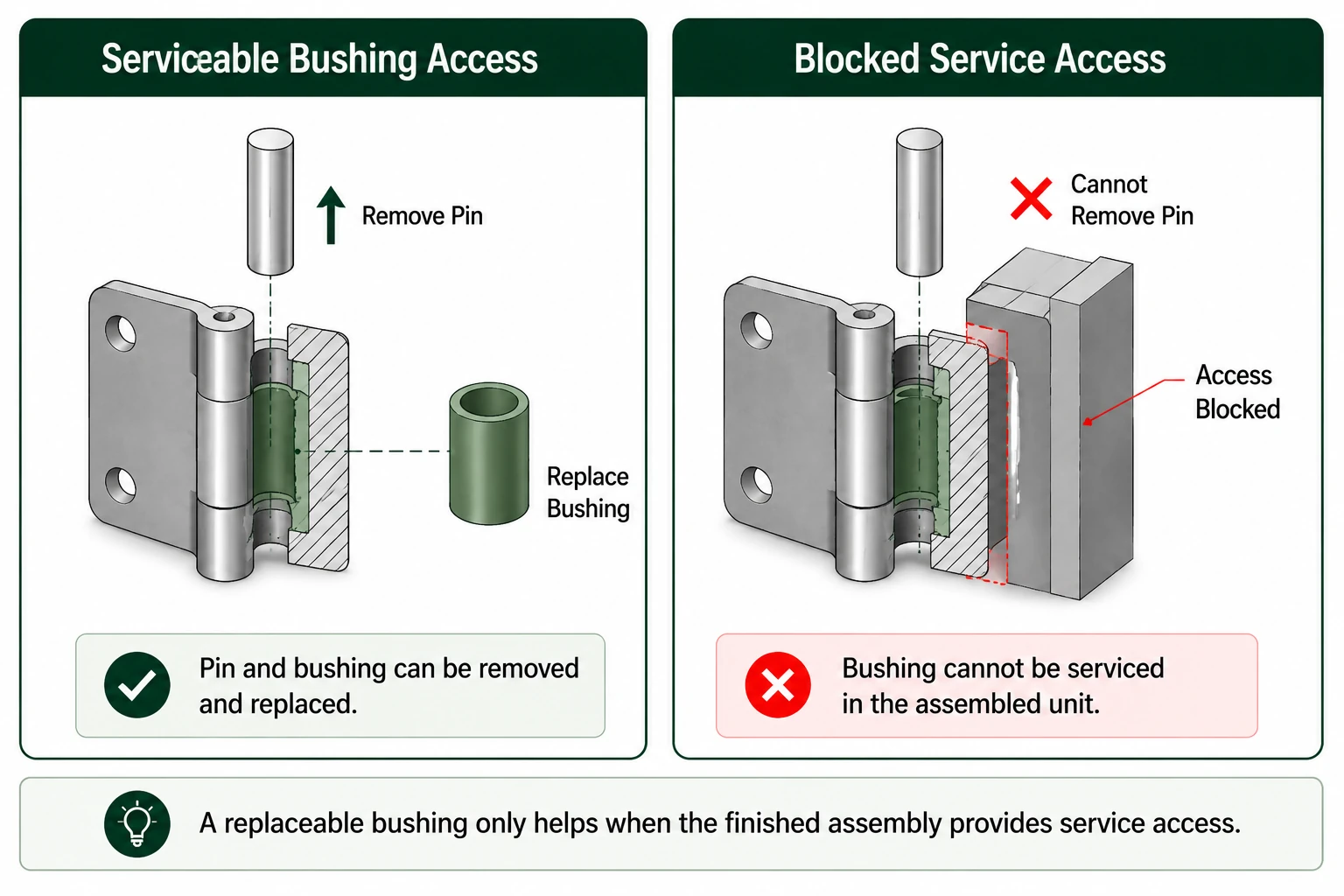

예를 들어, 핀이 베어링 스택을 통과하기 위해 80mm 위로 이동해야 하지만, 설치된 인클로저로 인해 경첩 위쪽에 25mm밖에 남지 않은 경우, 부싱은 작업대 위에서는 기술적으로 교체할 수 있을지 몰라도 실제로는 장비 내에 갇혀 있는 상태일 수 있습니다.

영구적인 덮개가 추출 방향을 막거나, 인근 프레임 부재가 공구 접근을 방해하거나, 부싱을 제거하기 위해 기계에서 도어 전체를 분리하지 않고서는 사용할 수 없는 방법이 필요한 경우에도 동일한 문제가 발생합니다.

하우징 상태도 중요합니다. 교체용 부싱은 주변 보어(구멍)가 여전히 올바른 상태를 유지하고 있을 때만 의도된 결합 상태를 복원할 수 있습니다. 부싱이 하우징 내에서 회전했거나, 하우징이 확대되거나 변형된 경우, 부싱만 교체해서는 원래의 맞물림 상태를 회복하지 못할 수도 있습니다.

OEM 업체의 입장에서 보면, 이로 인해 비용 비교가 달라집니다. 중요한 점은 단순히 카탈로그에 “부싱 처리됨’이라고 명시되어 있는지 여부가 아닙니다. 피벗에 결국 정비 작업이 필요해졌을 때, 무엇을 제거하고, 교체하고, 재조정해야 하는지가 핵심입니다.

실용적인 OEM 선정 점검 항목

대개 정확한 힌지 모델이나 부싱 재질을 선정하기 전에 구조 설계를 대략적으로 좁혀둘 수 있습니다.

어떤 단일 행만으로는 아키텍처를 결정할 수 없습니다. 유용한 비교 기준은 마모가 발생하는 위치, 마모된 부품을 복원하는 데 드는 난이도, 그리고 대안이 요구하는 제조 관리 수준입니다.

용접식 경첩 본체가 장착된 고주파 작동 기계 도어의 경우, 추가 베어링 부품을 검토해야 할 타당한 이유가 될 수 있습니다. 반면, 사용 빈도가 낮고 큰 핀과 볼트 고정식 경첩이 장착된 점검용 덮개의 경우에는 그렇지 않을 수 있습니다.

힌지 공급업체에 무엇을 보내야 할까요?

피벗 아키텍처의 범위가 좁혀지면, 공급업체는 실제 힌지 모델들을 훨씬 더 효율적으로 비교할 수 있습니다.

문의 방향, 대략적인 질량, 해당되는 경우 무게중심 거리, 경첩의 개수와 간격, 예상 작동 빈도, 장착 구조 및 작동 환경을 명시하십시오. 또한 해당 장비의 유지보수 방법에 대해서도 명시하십시오.

부싱이 장착된 힌지를 고려하고 있다면, 공급업체에 부싱의 구조, 핀의 재질 및 표면 처리, 부싱 고정 방식, 그리고 예상되는 윤활 조건을 확인해 달라고 요청하십시오. 현장에서의 교체가 중요한 경우, 부싱이 별도의 부품이라는 이유만으로 교체 가능하다고 가정하지 말고, 실제 핀 제거 방향과 정비 접근성을 반드시 확인하십시오.

직접 피벗의 경우, 어떤 인터페이스가 회전하도록 설계되었는지, 그리고 마모가 구조적 보어에 도달하면 어떤 현상이 발생하는지 파악해야 합니다. 나중에 피벗을 복구할 때 영구적으로 장착된 어셈블리를 교체하거나 재조정해야 한다면, 저렴한 힌지가 반드시 비용 면에서 더 유리한 선택은 아닙니다.

이러한 조건이 정의된 후, 적합한 것을 비교하십시오. 산업용 경첩 모델 단순히 “bushed”라는 단어만 선택하는 대신, 실제 설치 상황을 고려해야 합니다.
