كيفية اختيار مفصلات غرف الاختبار البيئي للأبواب المحكمة الإغلاق

أُغلق الباب، لكن الختم تغير

عادةً ما يتم فحص باب الحجرة أولاً في الظروف المحيطة. يقوم الفني بإغلاق المزلاج، والتأكد من ملامسة الحواف، والتحقق من أن الباب يفتح دون احتكاك. هذا الفحص ضروري. لكنه لا يمثل حالة التشغيل.

أثناء دورة الحرارة أو البرودة أو الرطوبة، لا تتحرك بالضرورة الطبقة الداخلية والطبقة الخارجية والإطار والدعامة وقوس المفصلة والنافذة والعزل والحشية معًا. فقد يؤدي تغيير زاوي بسيط عند خط المفصلة إلى تقليل الضغط في إحدى الزوايا، بينما يستمر مزلاج الضغط في شد الحافة المقابلة بإحكام ضد الإطار.

الباب المعزول هو الحمل الفعلي

لا يقتصر وزن باب الحجرة على اللوح الخارجي فحسب. فالعزل، والبطانة الداخلية، ونافذة المراقبة، والزجاج المُدفأ، والأسلاك الكهربائية، والمقبض، وقضبان الإغلاق، وآليات الضغط، وأغطية الحماية، والتعزيزات، والأجهزة المركبة، كلها عوامل يمكن أن تؤدي إلى إزاحة مركز الثقل بعيدًا عن خط المفصلة.

استخدم الكتلة ومركز الثقل المحددين للإنتاج الفعلي. فقد تكون عينة التصنيع الأولية أخف وزنًا وأرق وأكثر توازنًا من الباب النهائي. ويؤدي هذا الاختلاف إلى تغيير العزم عند المفصلة، وانحراف حافة التثبيت، ومقدار سحب المزلاج المطلوب على الجانب المقابل.

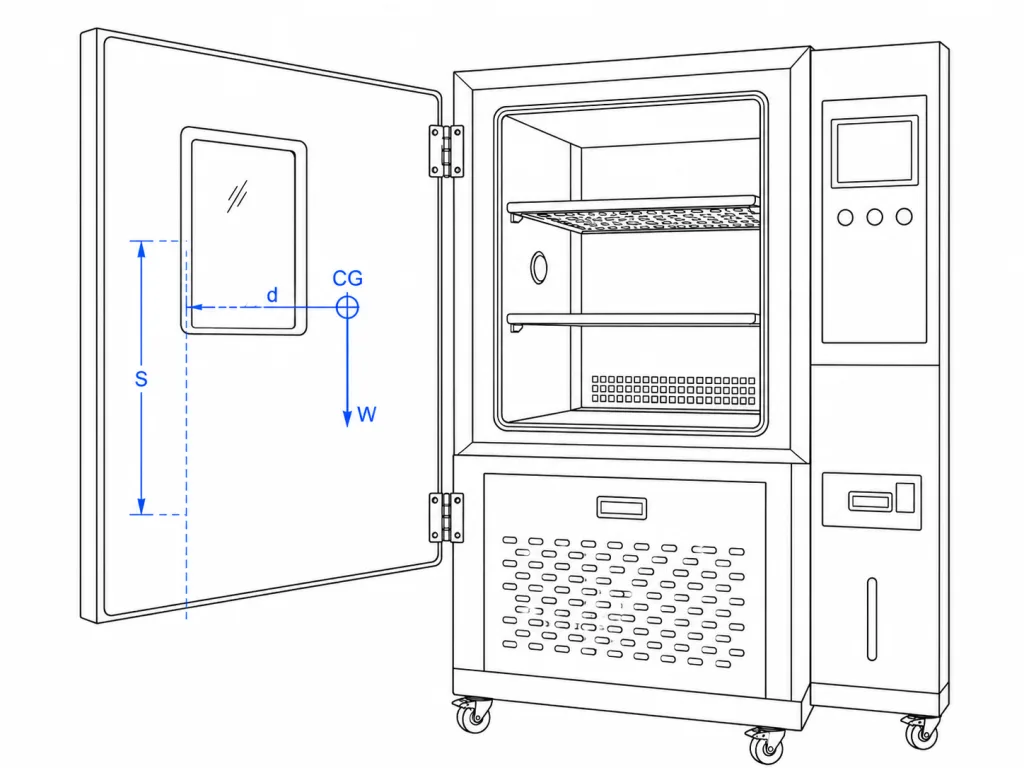

يمكن وصف عزم القاعدة بأنه وزن الباب الذي يؤثر عند نقطة انحرافه الأفقي عن محور المفصلة. كما تعتمد ردود فعل المفصلة الفعلية على المسافة بين المفصلات، وصلابة الباب، وصلابة الإطار، وتفاوتات التركيب، وعدد المزالج ومواقعها.

للحصول على التفاصيل المتعلقة بحساب العزم الثابت، والمسافة بين المفصلات، وحساب حديد التسليح، استخدم دليل مفصلة باب الحاوية الثقيلة. تستكمل هذه الصفحة من تلك المرحلة الأساسية لتتناول اختبار ضغط الختم والدورات الحرارية.

الدورات الحرارية تحرك المفصل

قد يتعرض باب الغرفة لفارق حاد في درجة الحرارة بين البطانة الداخلية والهيكل المواجه للغرفة. ويعتمد مقدار هذا الفارق واتجاهه على نوع الغرفة، وتسلسل التشغيل، والعزل، وتدفق الهواء، وتصميم النافذة، وحالة البقاء داخل الغرفة. وتقع المفصلة عبر هذا الهيكل المتحرك.

يمكن أن يؤدي التمدد التفاضلي إلى تغيير استواء الأوراق، وزاوية الدعامة، والحمل المسبق للمثبت، وحالة الرفادة، والمحاذاة المحورية بين المفصلات المتعددة. وقد يستمر الباب في التأرجح، لكن إحدى المفصلات قد تبدأ في تحمل الحمل على الحافة بينما تتبع المفصلة الأخرى الهيكل المشوه.

لا يجوز اعتبار درجة الحرارة المحددة في ورقة بيانات المادة بمثابة موافقة على استخدام باب الغرفة. فاستجابة التجميع تعتمد على مجموعة من العوامل تشمل الشكل الهندسي، ووجهات التلامس، وتسلسل التشغيل، ومدة التعرض.

قد يخفي سحب المزلاج خطأً في المفصلة

صُممت مزلاج الضغط بحيث تسحب الباب نحو الإطار وتضغط على الحشية. ويمكن أن يخفي هذا الإجراء أيضًا انحناء الباب، أو انحراف محور المفصلة، أو تشوه الإطار.

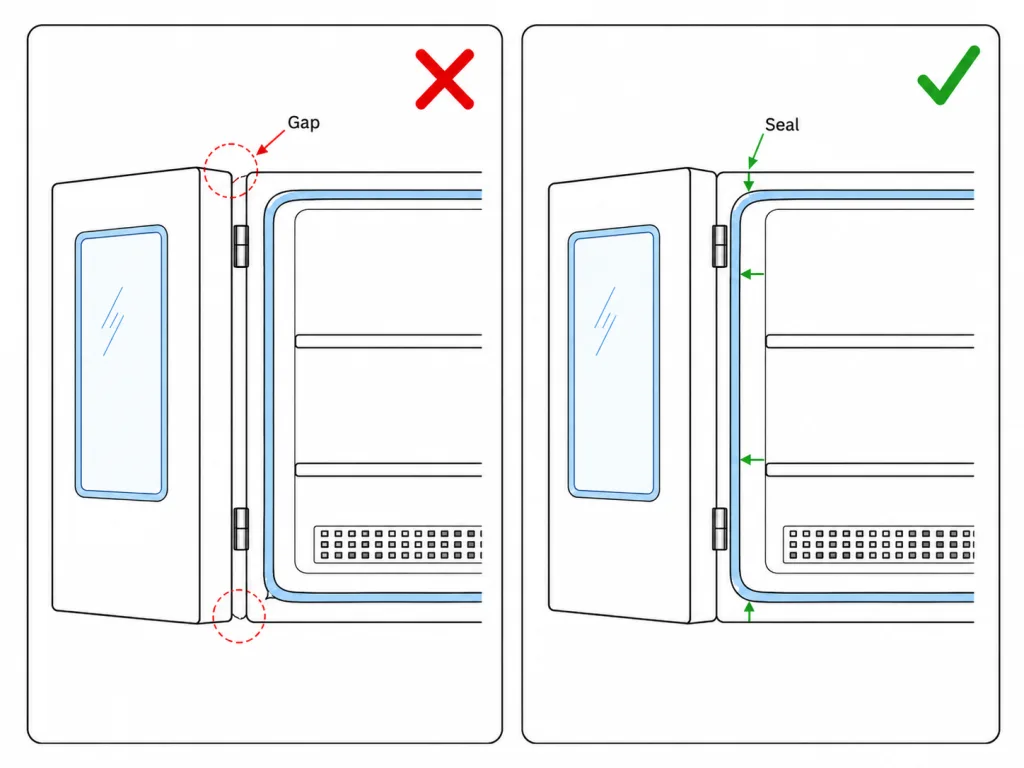

قم بقياس الباب قبل أن يصل المزلاج إلى أقصى درجة انكماش. سجل الفجوات الموجودة على جانب المفصلة وجانب المزلاج، وموضع الباب بالنسبة لخط الأساس الخاص بالمانع للتسرب، ومسافة حركة المزلاج اللازمة لبدء الضغط. ثم سجل الحالة النهائية للباب عند الإغلاق.

عندما يضطر المزلاج إلى سحب الباب جانبياً، أو رفع إحدى الزوايا، أو التغلب على خطأ زاوي كبير، فإن المفصلة والإطار لا يعيدان اللوح إلى الوضع المفتوح. وقد تؤدي زيادة قوة المزلاج إلى تفاقم التلف الموضعي للحشية دون استعادة الضغط في الأماكن الأخرى.

خصائص المواد عند الحدود الحرارية العالية والمنخفضة

تُعد مادة هيكل المفصلة جزءًا واحدًا فقط من المحور. فقد يتفاعل كل من المسمار، والجلبة أو المحمل، وحشية الدفع، والمثبت، ومثبتات التثبيت، ومواد التشحيم، والطلاء، وقوس التثبيت، بشكل مختلف مع درجات الحرارة والرطوبة.

يمكن أن تؤدي درجات الحرارة المنخفضة إلى زيادة مقاومة مادة التشحيم أو تغيير صلابة البوليمر. أما درجات الحرارة المرتفعة، فيمكن أن تقلل من لزوجة مادة التشحيم، أو تسرع من انتقالها، أو تغير من زحف البوليمر. ويمكن أن تؤدي التغيرات المتكررة في درجات الحرارة إلى انتقال التكثيف إلى الفجوات وإحداث حركة في وصلات أدوات التثبيت نتيجة للتمدد والانكماش.

اطلب معلومات عن المواد ومواد التشحيم المستخدمة على مستوى المكونات الخاصة بنسخة المفصلة المحددة. لا تقبل عبارة “مفصلة من الفولاذ المقاوم للصدأ” كبيان بيئي كامل. فقد يكون المسمار والمثبت مصنوعين من مادة مختلفة، وقد تحدد مادة التشحيم أو البوليمر الحد الوظيفي قبل أن تحده الأجنحة نفسها.

• واجهة الدبوس والمحمل: تحديد نوع التلامس (انزلاقي أم دوار)، والخلوص، واللمسة النهائية، والدعم المحوري.
• مواد التشحيم: تحديد النوع والموقع ومسار الهجرة وقواعد الصيانة والأدلة المتعلقة بدرجة الحرارة المطبقة.
• الأجزاء البوليمرية: تحديد الحدود الدقيقة المتعلقة بالمواد، والحمولة، وفترة الاحتفاظ، والتعرض للرطوبة، ودرجة الحرارة.
• أدوات التثبيت والمثبتات: التأكد من القفل، وإمكانية إعادة الاستخدام، وقابلية الفحص بعد إخضاع المنتج لدورات متكررة.
• تشطيب السطح: افحص الحواف والثقوب ووصلات اللحام ونقاط التلامس — وليس فقط السطح المرئي للصفيحة.

التكثف، والصقيع، والمفصلة السفلية

لا تتوزع الرطوبة بشكل متساوٍ حول الباب. فقد يتجمع في المفصلة السفلية الماء المتكثف، وبقايا التنظيف، ومياه ذوبان الصقيع، والأوساخ المتراكمة عند عتبة الحجرة. وقد يظل الجيب المُغلق أو الجناح المتداخل رطبًا حتى بعد جفاف اللوحة المحيطة به.

يجب تحديد أدنى نقطة تصريف في الوضع المركب. ويجب ألا يؤدي التصميم إلى توجيه المياه نحو المفصل، أو فتحات التثبيت، أو خط التماس العازل، أو تجويف الدعامة المخفي. كما يجب أن يكون هناك مساحة كافية للوصول إلى الوصلة لإجراء الفحص والتنظيف.

قد يؤدي الصقيع المؤقت إلى تغيير الخلوص اللازم للفتح ومقاومة المحور. وقد يضطر الفني إلى استخدام قوة إضافية وإثقال كاهل المفصلة أو المزلاج أو المقبض أو الإطار قبل أن يذوب الجليد. ويجب على الشركة المصنعة للغرفة تحديد شروط الفتح الآمنة وإجراءات التشغيل؛ ولا ينبغي استخدام المفصلة لتعويض تسلسل فتح غير آمن.

عندما يكون اختبار التآكل جزءًا من متطلبات المفصلة، يجب تحديد حالة العينة، ومدة التعرض، ومواقع التقييم، والتغير المسموح به، ومعايير القبول الوظيفية. ولا يحاكي اختبار رش الملح دورة التشغيل الكاملة للغرفة.

إيقاف التشغيل وبدء الخدمة

يجب ألا تصبح المفصلة نقطة توقف نهائية غير مقصودة لباب الغرفة. فقد يتسبب الباب الثقيل المعزول في حدوث صدمة قوية عند وصوله إلى نهاية مساره، خاصةً إذا دفعه المشغل بسرعة أو إذا كانت الأرضية غير مستوية.

استخدم حاجزًا هيكليًّا أو دعامة أو قيدًا أو دعامة مستقلة مع مسار تحميل يتصل بهيكل الباب والإطار المناسب. لا تجعل الحشية أو كابل التسخين أو سلك المستشعر أو شريط التوصيل أو وصلة المزلاج هي التي تحدد حدود الفتح.

تتحدد زاوية الخدمة العملية بناءً على مهام الصيانة. تحقق مما إذا كان بإمكان الفنيين تحميل العينات، وإزالة الرفوف، والوصول إلى الأجهزة، وتنظيف الحشية، وفحص المفصلة السفلية دون أن يحجب الباب منطقة العمل.

قد تتطلب غرف الدخول المباشر والغرف الكبيرة القائمة على الأرض أيضًا التحكم في حركة الباب على الأرضيات غير المستوية أو أثناء التركيب. وتندرج هذه الظروف ضمن المراجعة الشاملة للتجميع، وليس ضمن بيان زاوية الفتح الاسمية للمفصلة.

التركيب عبر هيكل معزول

غالبًا ما يتكون باب الحجرة من طبقات رقيقة تحيط بنواة سميكة معزولة. ولا يمكن تحميل وزن المفصلة على الطبقة الخارجية وحدها، بل يجب توجيهه عبر مسار مُعزَّز يمتد إلى الإطار، أو الصفيحة الداخلية، أو الحافة المُشكَّلة، أو الدعامة الملحومة، أو أي عنصر هيكلي آخر.

يمكن أن تتسبب أدوات التثبيت المارة في تكوين جسور حرارية أو مسارات داخل نظام العزل. وقد تؤدي الدعامات الملحومة إلى تشويه سطح الإحكام قبل تجميع الباب. وتساعد الثقوب المشقوقة في عملية الضبط، لكنها تتطلب قفلًا دقيقًا وعلامات مرجعية، لأن الدورات الحرارية المتكررة قد تؤدي إلى تحرك الوصلة.

يجب أن يحدد الرسم الهيكل الفعلي الحامل للأحمال، وليس مجرد سماكة الغلاف المرئي. كما يجب أن يراعي خط الوسط لمسمار المفصلة بعد عمليات اللحام، والترغيب، والتشطيب، وتركيب الحشية، والضبط النهائي للمزلاج.

بالنسبة لألواح الدعم، والتقوية الموضعية، وإعداد الثقوب، وتفاصيل تثبيت الأغشية الرقيقة، استخدم دليل تركيب المفصلات المصنوعة من الصفائح المعدنية الرقيقة.

معايير الغرفة لا تحدد نوع المفصلة

تحدد المواصفة القياسية IEC 60068-3-6 طرقًا للتحقق من أداء غرف الاختبار الخاصة بدرجات الحرارة ودرجات الحرارة والرطوبة. يجب أن يستخدم المشروع الإصدار المخصص له وشروط الغرفة المعمول بها. ولا تحدد المواصفة القياسية نوع المفصلة أو المزلاج أو الحشية أو تقوية الباب.

يمكن للغرفة أن تحقق أداءها المحدد فيما يتعلق بدرجة الحرارة أو الرطوبة في ظل إحدى الظروف التي خضعت للتقييم، في حين أن أجزاء الباب لا تزال تتطلب اختبارًا ميكانيكيًا منفصلاً يشمل عمليات الفتح والإغلاق، والدورات الحرارية، والتكثف، والصيانة.

لا تذكر أن المفصلة “تتوافق مع المعيار IEC 60068” ما لم تكن هناك متطلبات دقيقة، وعينة، وترتيبات اختبار، ونتائج، وبيان قبول تدعم هذا الادعاء. يجب أن يحدد المشروع الحدود الخاصة بالباب فيما يتعلق بتغير المحاذاة، ونمط الضغط، وقوة التشغيل، والتآكل، والتآكل الكيميائي، وقابلية الصيانة بعد انتهاء الدورات.

مفصلات غرفة الاختبار البيئي في ظل الدورات الحرارية المتكررة

لا يمكن لعينة مفصلة غير محكمة أن تحاكي عزم الباب المعزول، أو تشوه الإطار، أو صلابة الحشية، أو سحب المزلاج، أو مسار التكثف، أو التفاعل بين المفصلات المتعددة. يجب التحقق من صحة الباب الكامل المخصص للإنتاج أو من جهاز اختبار موثق يحاكي تلك العوامل.

خط الأساس البيئي المحيط

تسجيل طراز المفصلة ورقم الإصدار، وموضع الدبوس، ومثبتات التثبيت، وفتحات التثبيت، وفجوات الباب عند الإغلاق، ومرجع مانع التسرب، ومسافة حركة المزلاج، وقوة الفتح، وخريطة ضغط الحشية، ومسار التصريف، ونافذة المراقبة أو التجهيزات المثبتة على الباب.

تسلسل الحجرات المحدد

استخدم تسلسل تشغيل المشروع، وظروف درجة الحرارة والرطوبة، وفترة البقاء، ومرحلة الاستعادة، وعدد الدورات. يجب على مصمم الغرفة تحديد متى يمكن فتح الباب بأمان، والملاحظات التي يتم تسجيلها أثناء الوصول إلى الحالة المطلوبة، أو خلال مرحلة الاستعادة، أو بعد العودة إلى درجة الحرارة المحيطة.

تابع التغيير الميكانيكي

افحص حركة الفتحة، وعلامات التثبيت، وانحراف محور المفصلة، ومقاومة المحور، وانتقال مادة التشحيم، وتواجد الصقيع أو التكثيف، وتلف الطلاء، وتسطيح الباب، وقوة الضغط على المزلاج، والضغط المحيطي. اربط بين الملاحظات. في سيناريو الفتح، لم تثبت أن زيادة قوة الضغط على المزلاج تؤدي إلى إحكام إغلاق أفضل؛ بل إنها أخفت تغيرًا في الشكل الهندسي من جانب المفصلة.

إعادة الخدمة والاسترداد

افتح الباب من زاوية الصيانة الفعلية، وقم بتشغيل آلية التوقف أو التثبيت، وافحص الحشية والوصلة السفلية، ولا تقم بإزالة الباب أو إعادة تركيبه إلا إذا كان ذلك جزءًا من الصيانة الدورية. بعد ذلك، تأكد من عودة اللوحة إلى نفس الموضع المرجعي دون أن يدفعها المزلاج جانبًا.

اكتب معايير القبول قبل إجراء الاختبار. فعبارتا “وصلت الحجرة إلى نقطة الضبط” و“لا يزال الباب مغلقًا” لا تعتبران عبارات كافية لقبول المفصلة.
